南通紫琅湖

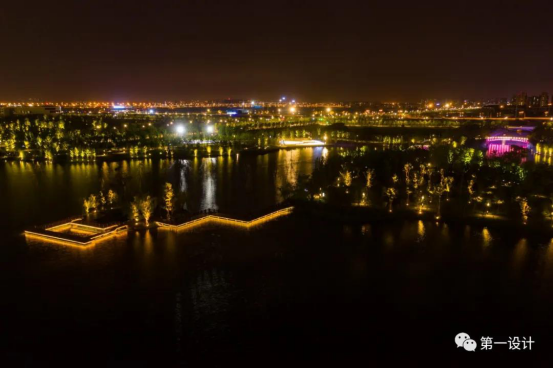

入夜的紫琅湖

悄悄披上精致的晚装

散发出别具风韵的美

不张扬，不夸张

先进的智能控制系统

默默奉献于公园的每一个角落

精准打造灵秀唯美的紫琅夜景

让人坠入江南无尽的温柔中

南通紫琅湖景观照明设计

第一设计，为您精彩呈现！

主创设计师：孙志禹

上海复旦规划建筑设计研究院 设计总监

《第一设计》高级会员

南通紫琅湖景观照明设计

南通，位于江苏东南部，长江三角洲北翼，简称“通”，别称静海、崇州、崇川、紫琅，古称通州。紫琅湖位于南通市中央创新区，湖泊外形为葫芦状，湖心碧波荡漾，堤岸绿树成荫，是南通目前最具人气的地区。

南通紫琅湖景观照明设计体现出南通独特的地域文化，将紫琅湖与南通相融合，真正地向市民展示南通美好的夜间景色。

项目信息：

项目名称：南通中央森林公园夜景照明工程

业主单位：南通创新区管理办公室

项目地址：南通紫琅湖森林公园

建造时间：2019年10月

照明设计：上海复旦规划建筑设计研究院

项目团队：孙志禹，王俊寒，王振青，徐童，沈建龙，徐杰，刘华轩

灯具产品：南通溢德行工业科技有限公司

01

理念 | 精准彰显梦幻紫琅

此次紫琅湖夜景设计主要围绕南通中央森林公园及营船港森林廊道，分为北部森林公园与南部紫琅湖两大区块。

其中，北部森林公园包括都市林艺、花谷秋林、湿地森林，南部紫琅湖包括紫琅湖、文荟湾、绿创湾。

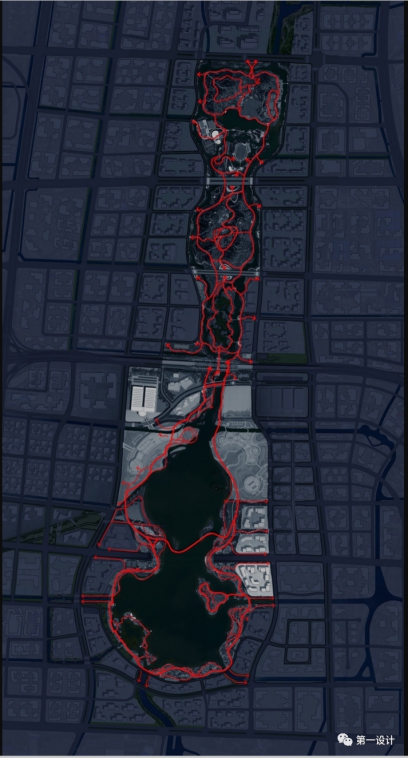

公园线路图

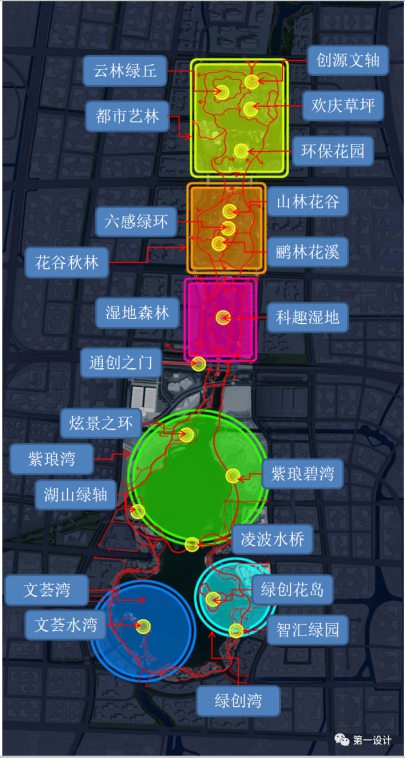

公园主题分类图

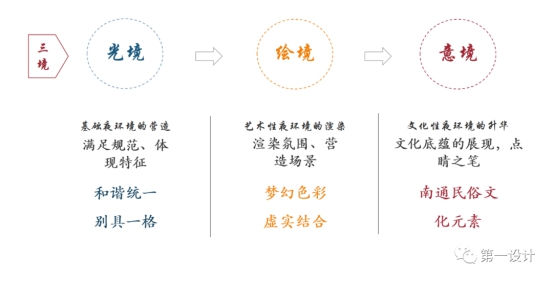

紫琅湖公园的夜景照明设计不应该是“大而全”，而应该是“准与精”。准确定位，精准投资，抓住重点，提升亮点，选择优点，营造热点。

因此设计重点放在景观核心板块，最能代表中创区创意及活力的景观区域。

其设计亮点在于各个区域的主要节点，最能提现出乐活无限的都市森林生境。整个设计的优点主要体现在湖山一色的景观轴线，最能代表中创区的景观骨架和窗口特色。

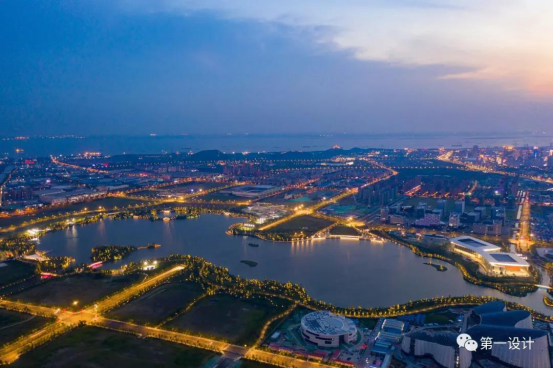

紫琅湖夜景鸟瞰图

本设计主要依托南通中央创新区的景观规划，以南通的历史文化与地域特色为魂，彰显灵秀唯美的紫琅湖。

同时，结合创新的数字多媒体手段，将中央森林公园核心区打造成集秀、玩、游、展于一体的多维度灯光情景体验空间，创作出一场动人、动心、动情的夜景灯光，为夜游紫琅湖增添令人难忘的游憩魅力，实现文化、艺术、科技、商业共融。

02

设计 | 不张扬 不夸张

设计融合

紫琅湖中央公园是南通首个多元功能复合型的中央森林公园，具备着独一无二的地理特征与人文风貌。在城市照明建设上突出本地人文资源，光照亮的是文化，这是特征文化策略。

紫琅湖中央公园作为重要的观景长廊，水和城市的关系紧密相连，已经成为城市景观核心。利用湖水来带动城市空间格局，这是地理文化策略。

紫琅湖中央公园致力于打造一个舒适性很强的城市印象，让环境舒适，让人的心理舒适，让人的体感舒适，让夜景灯光下的城市更加舒适，这是审美文化策略。

设计思路

在设计阶段率先采用国内领先的虚拟现实手法进行表现，通过三维建模的手法再现整个紫琅湖公园更为真实的效果，不同场景的效果演示均通过全景360°互动演示进行汇报，得到业主一致好评。

功能照明

北部森林公园以园区主干道、沿岸步道、森林步道、运动岛步道、沿岸步道和湿地步道组成。根据各个区域对道路照明要求，布置景观灯以达到功能照明需求。

南部紫琅湖以园区主干道、内部园道和滨水步道组成，通过景观灯及绿化照明达到功能照明需求。

其中，北部森林公园区域，庭院灯主要摆放于区域内主要道路，通过将其摆放至不同的区域，刻画出不同的图形，统一采用暖色光。

整个南通中央森林公园的照明设计构思为“无限圆环”，此次景观灯具外型主要以此来设计。

景观灯通过上下两块发光面板提供功能照明，其外观表现出无限的可能及创想。

灯具上图案采用南通剪纸艺术，其历史悠久，依据其创作形式的不同，又分为剪纸艺术和刻纸艺术两种图案。

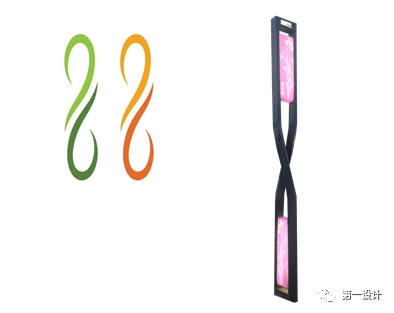

创意庭院灯设计图

景观照明

通过灯光强化紫琅湖夜间宜游、自然、休闲的景观特色，打造出富有南通文化特色的夜空间，使之成为城市名片。

中央森林公园和紫琅湖照明共分为三大块：绿化照明、桥梁照明和节点照明。

绿化照明分为三部分设计：一般区域绿化照明，采用单色3 000 K投光照明；节点区域绿化照明，采用双色温2 200 K+5 700 K双色投光灯和绿化挂件；环湖绿化照明，采用全彩变色流动投光灯。

桥梁照明分为两部分设计：钢结构水桥，采用全彩光表现，形成凌波微步的流动效果；防腐木和仿古式桥梁风格自然简洁，具有新通式风情，均采用单色的结构照明为主，体现出不同的特色。

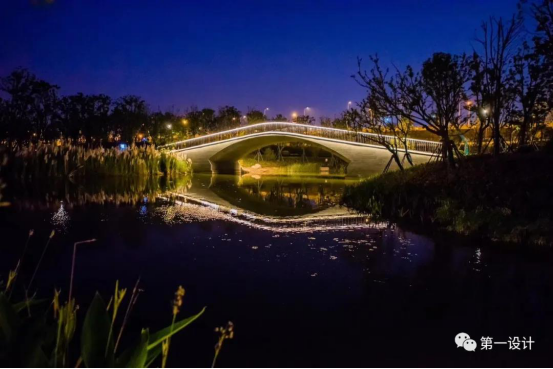

紫琅湖桥梁夜景

节点照明主要结合南区和北区不同的节点进行展开设计。以内部构筑物照明为主，广场、亲水平台等人口密集区域作为重点设计对象，通过不同形态的灯安置与景观融合，位于区域内各个景观节点及路口处，增加夜景独特性。

其中北区的重点区域有创源文轴、欢庆草坪、六感绿环等，南区的重点区域有湖山广场、苏通翠堤、绿创花岛、科创活力沙滩、亲水平台和新濠河水街。

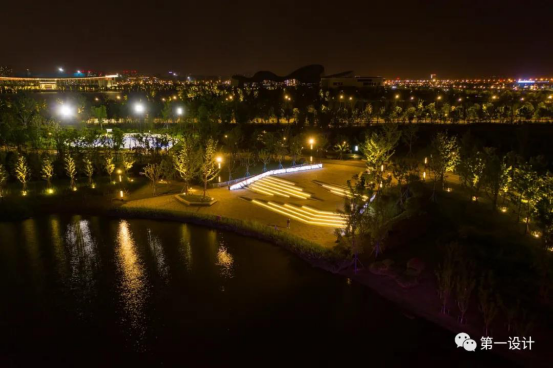

深林湿地夜景图

03

落实 | 三维模拟助力方案呈现

设计落实

1. 方案到实施的细化

项目采取三维化效果应用，使三维化效果应用至施工落实，模拟现场施工安装情况，转化成数字模型对安装中存在的冲突和困难上预见，在管线的冲突检测和预留中尤为实用。

除照明分项工程外，其他机电、弱电、给排水工程均设计完管线，经模拟对在管线敷设中的遗漏未预留处均及时修改，避免了施工安装过程中对绿化、铺装施工的返工，重新设计的管线路由增加了1740米，避免重新开挖绿化，铺装达2200平方米，为业主节省了无必要的返工费用支出。

2. 设计与施工的协调

隐蔽性工程一直是施工的一大难点，需要在设计时对整体项目工期节点、材料选择等提前做出组织和计划。

本次设计中采用较多的隐藏式安装，如大型台阶照明、栈道照明等照明施工与其他分项工程同步实施。

与分项施工单位在材料选择上及时通知照明分项的安装要求并提供节点图纸，安装过程中优先支架与管线的安装敷设，使其他分项工程中预留出照明安装位置，免于返工和破损。

3. 灯具设计与设备分类

功能类灯具注重灯具的光效、光通量与合适的配光曲线，景观类灯具注重夜景效果、光污染，结合中创区地形特色精准布置灯光，营造局部突出效应。

针对江南雨水较多、易积水等气候特点，采取提高灯具防护等级、减少灯具维护、延长使用寿命等措施。

将夜游概念灵活运用到现场，实时调整方案重点分布。对主要人群聚集地区提高夜间灯光品类，在远步道及观景草地则降低夜间灯光亮度，删减掉多余的灯光。

智能化控制系统

本次设计中选用云服务系统，它在国内属于较领先的照明控制系统。从业主角度出发，减少设备采购、安装、存放、维护等环节，降低成本从云端到终端高速网络连接。设计中参考跨平台的应用APP接入，可在任意电脑端、手机端、平板端等登陆并控制，减少了自建系统的硬件投入。

由于公园内所有的照明设备、电气控制箱在各个不同区域位置，距离远近不一，若采用传统光纤网络布置则需要大面积开挖布置管线，而采用了无线控制技术后使大范围的控制节点在物联网中高速传输，能够方便快速地访问云端服务器。

本次紫琅湖的夜景方案特色在于，运用先进的互动演示手段第一时间确定方案，根据其在南通的地理位置和地方特色，合理有效地进行设计与实施。以“江海明珠、梦幻紫琅”的主题串联起整个区域，不张扬，不夸张，回归照明的本质，使之成为南通的夜间网红打卡点。
