芯龙光电案例精选

南通能达大厦照明改造项目

近年来

从“北上海”到建设“上海北大门”

南通向世人展现抱负

城市和经济建设发展的同时

南通开发区夜景提升改造也提上日程

设计师用光影塑造南通新形象

从另一个视角展现这座城市的光彩

南通开发区能达大厦照明改造项目

第一设计，为您的精彩呈现！

Light 01 ：缘起

南通开发区素有“江海明珠、风水好地方”的美誉，近年来区域经济持续发展，一个宜商宜居、繁荣繁华的新城正快速崛起。其中，集行政、商务、研发、商业、生活等为一体的大型功能性区域——能达商务区，更是凭借其优势成为南通接轨上海、区域融入苏南的前沿阵地。

江苏省“万亿城市”——南通

南通能达大厦，位于南通经济技术开发区能达商务区核心区位，其夜景照明及建设受到了城市建设和管理者的高度重视。本次照明提升改造期望能从照明上提升城市的格调，打造长江三角洲地区的又一颗夜明珠。

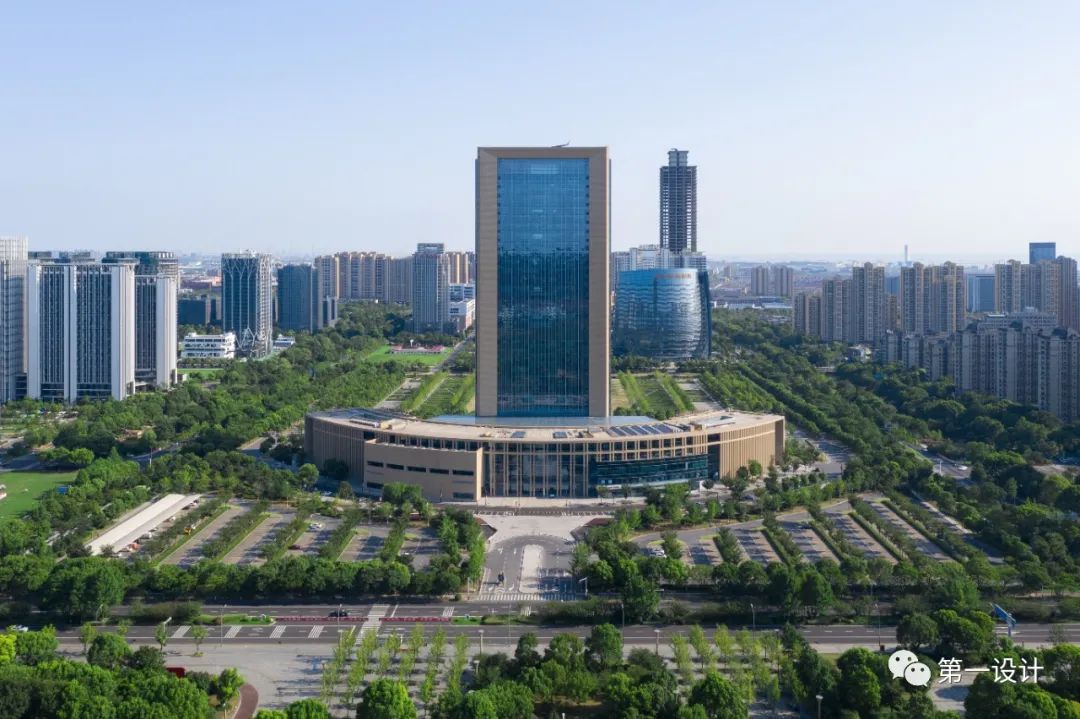

南通能达大厦

大厦由2层地下室及一栋32层塔楼组成，总建筑面积为119,571㎡，总高度达160米。其主要功能是作为当地的政务中心，为周边市民和企业提供生活和工作上的帮助，同时也作为能达商务区的地标建筑，向外界传达南通的城市面貌。

Light 02 ：项目难点

经过激烈的角逐，芯龙光电凭借其丰富的地标建筑产品整体解决方案，从几家现场试灯竞品中脱颖而出。

大厦灯光改造提升前，芯龙光电团队协助设计和业主多次前往现场了解大厦的照明现状，发现主要存在两个问题：

1. 主楼照明辨识度不足：

（1）能达大厦主楼高达160m，装灯位置位于大厦100米外。原有照明方案，却只能打亮部分区域，无法精准而均匀地照射墙体；

（2）原有投光灯光线无法照射到立面顶部，整体照明效果呈现一种非常粗糙的状态，而没有作为地标性建筑该有的辨识度。

2. 裙楼缺乏层次：

（1）裙楼立面照明完全依赖投光灯从远处整片照亮，缺乏层次；

（2）裙楼同样存在照明不匀的情况，无法突出建筑独特的设计和幕墙肌理。

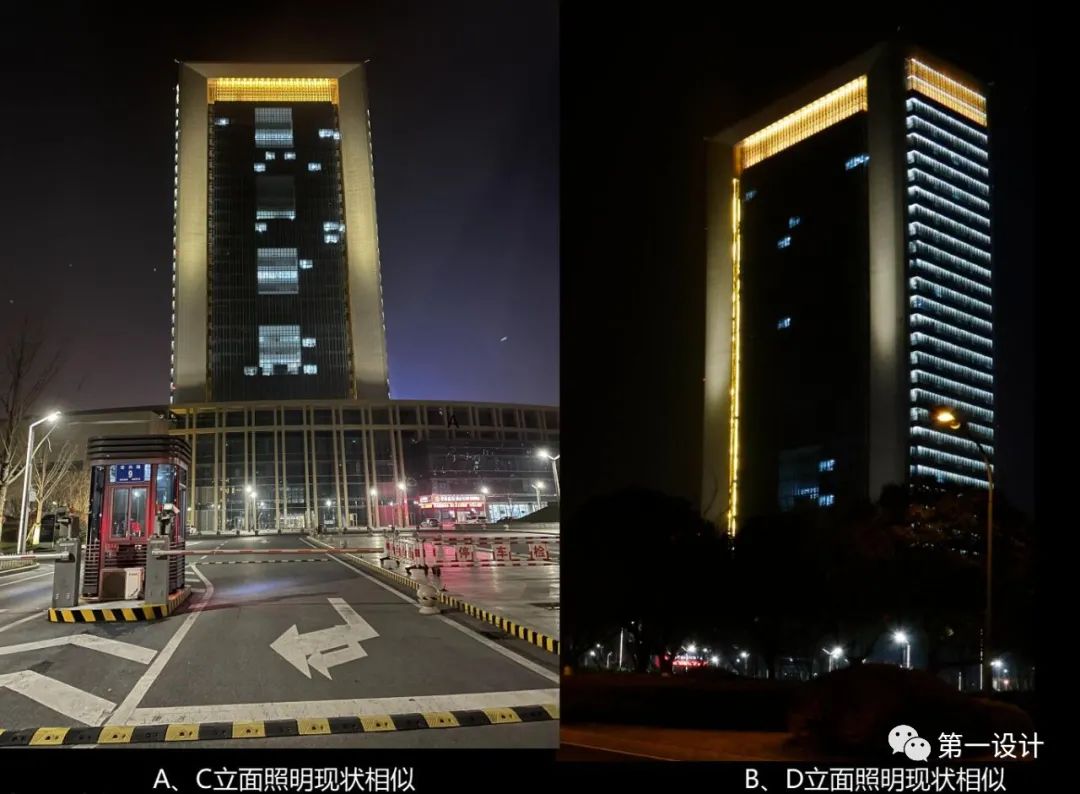

主楼立面照明原状

如何满足照明设计改造要求？除了解决灯具技术的问题，还要考虑稳定安全的照明解决方案。为此，芯龙光电协助设计使用虚拟现实技术模拟，经过大量实验，最终确定既能满足优化建筑夜间形象要求，又能解决原先照度不均和缺乏层次等技术问题的照明方案。

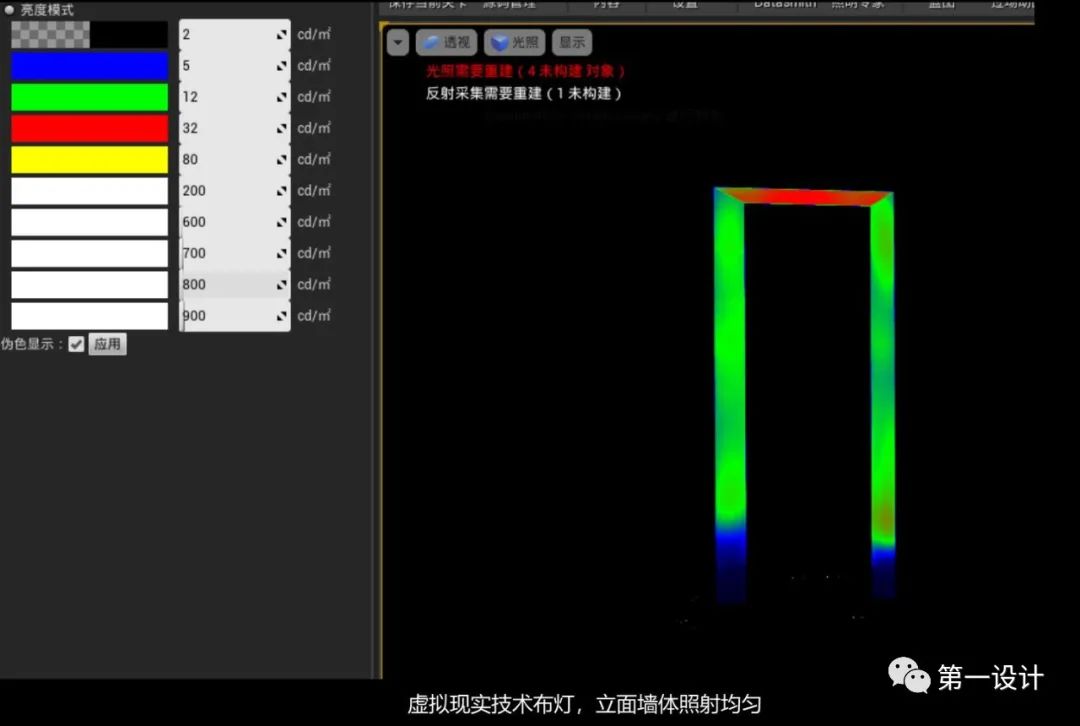

虚拟现实技术模拟布灯

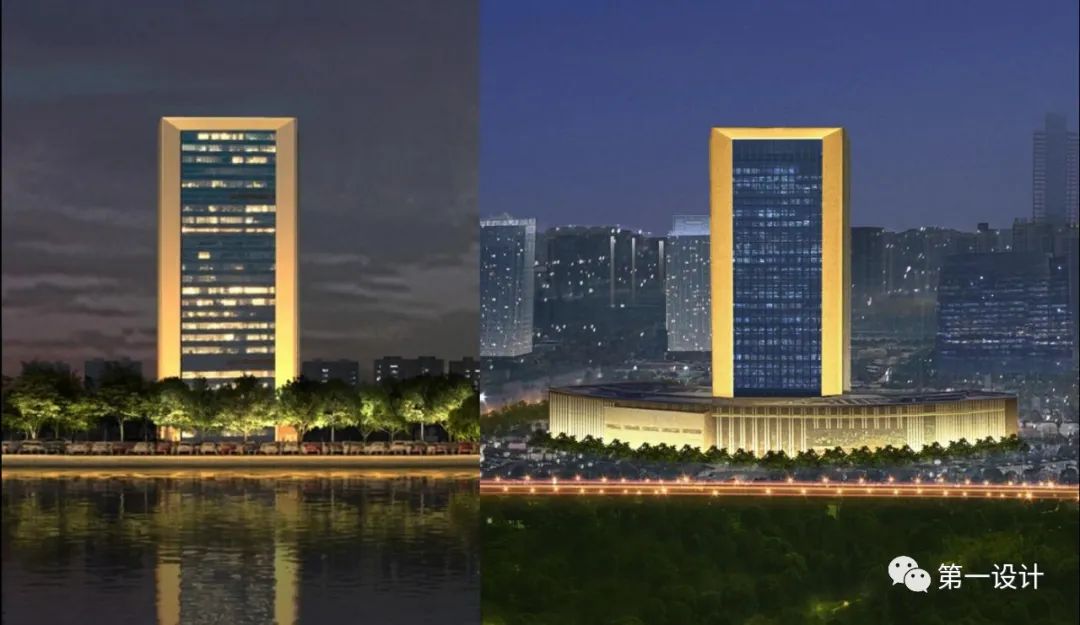

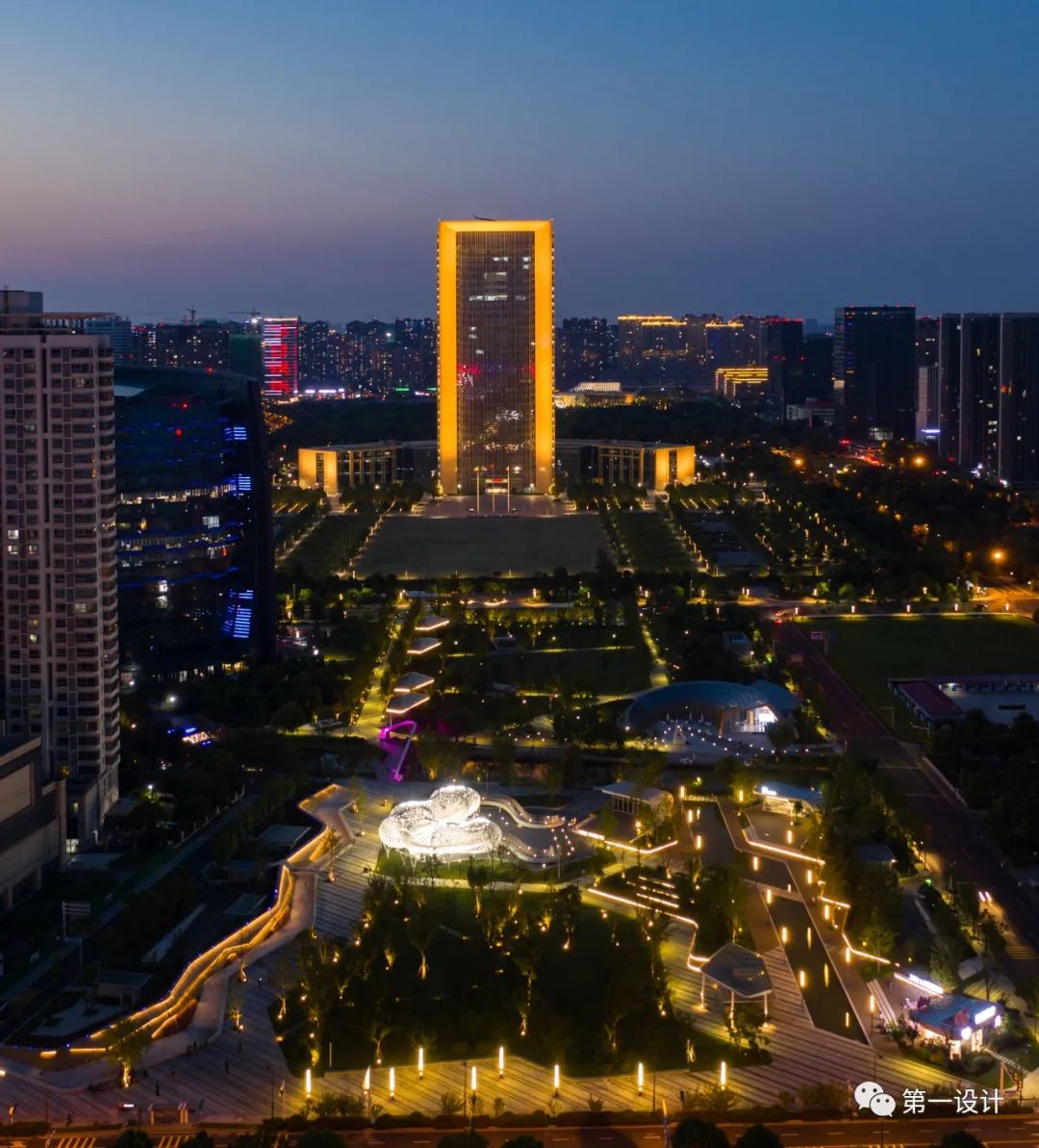

设计效果

Light 03 ：实施方案

主楼立面

大厦前方设立了2根投光灯杆，用于大厦正立面的均匀照明。正立面使用了芯龙SL1269地标投光灯。它有着超远距、大功率、超小角度的特点，正适合能达大厦这样一览无余的建筑立面整体打亮。

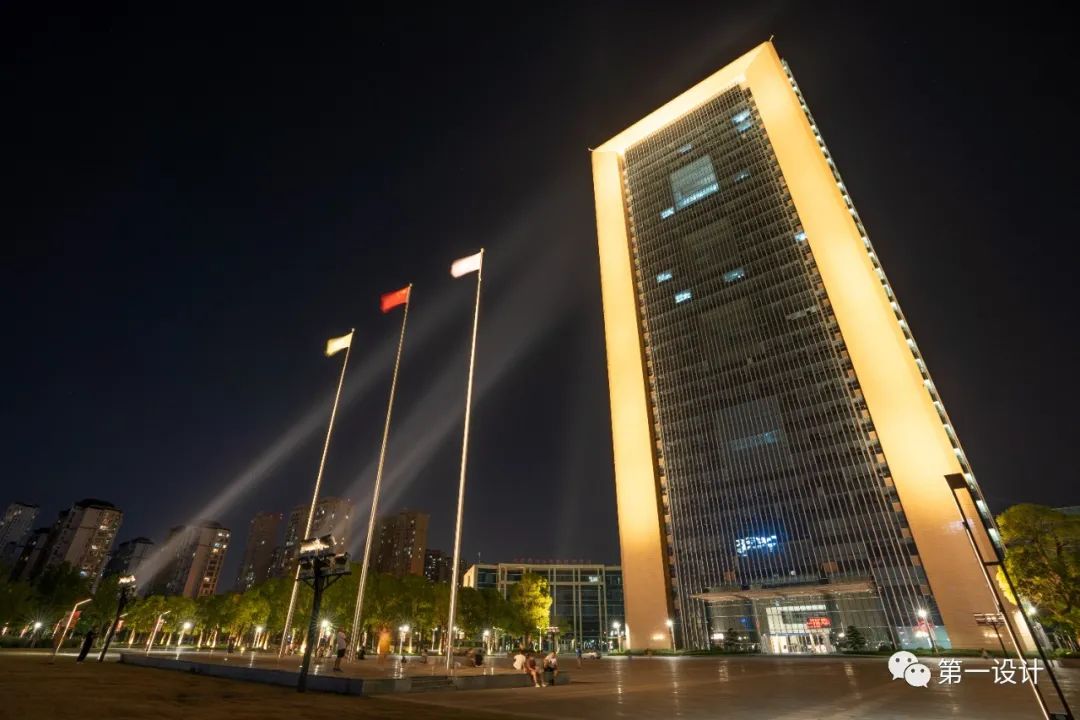

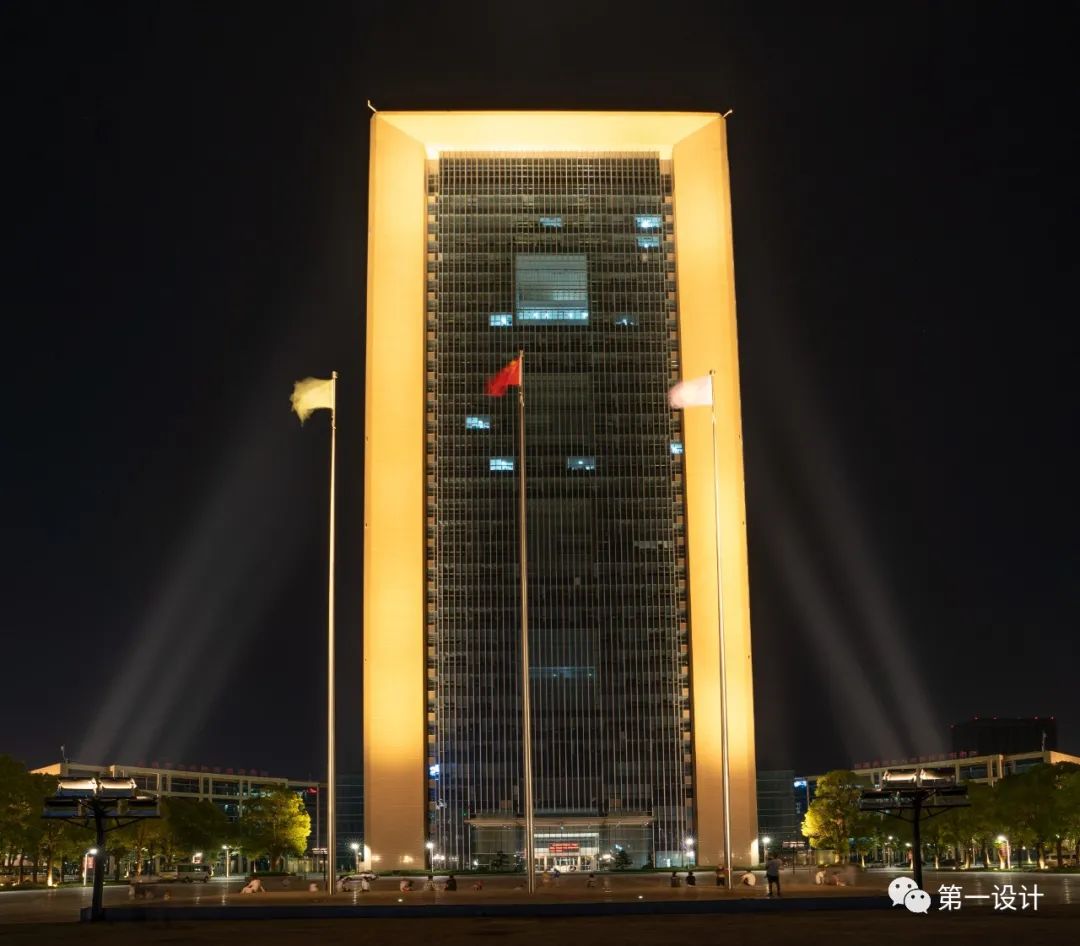

主楼立面

从灯具到被照面实现了超过256米的精准投光，由下往上均匀照射到建筑顶部立面；芯龙独创的Superlight光学架构和Zoomneo色彩算法精准投光，使灯具实现小角度、远距离精准控光和高品质白光输出，在不破坏能达大厦外形的前提下，达到最好的照明效果，并最大程度减少逸散光的产生。

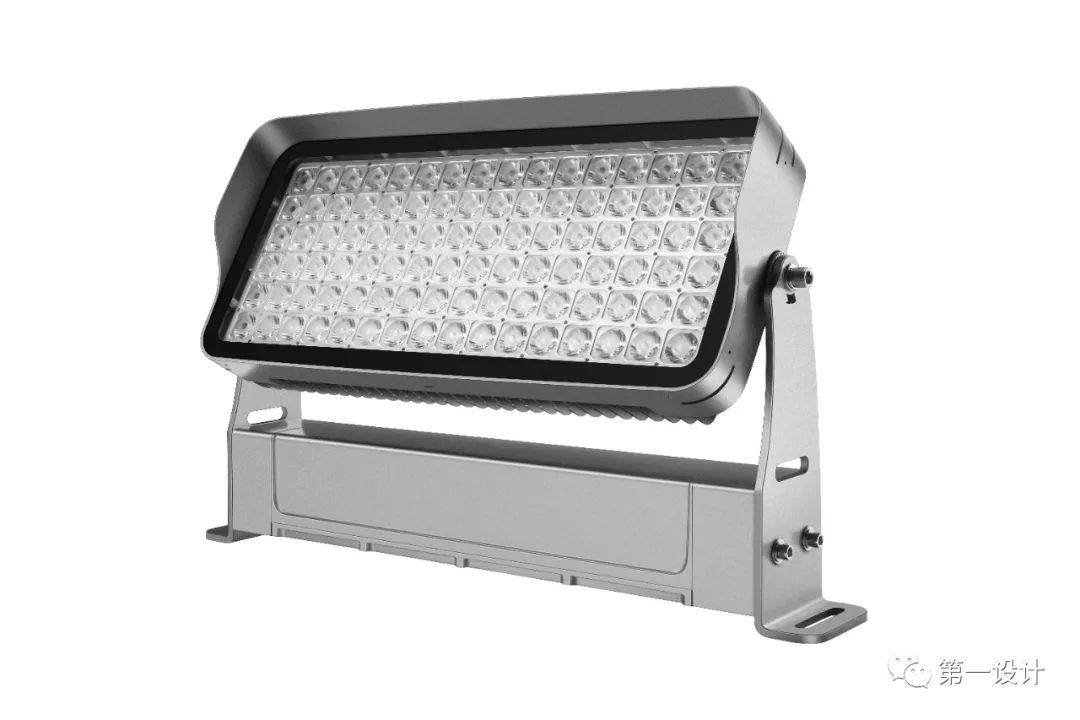

芯龙SL1269地标投光灯

SHYLON

能达大厦裙楼

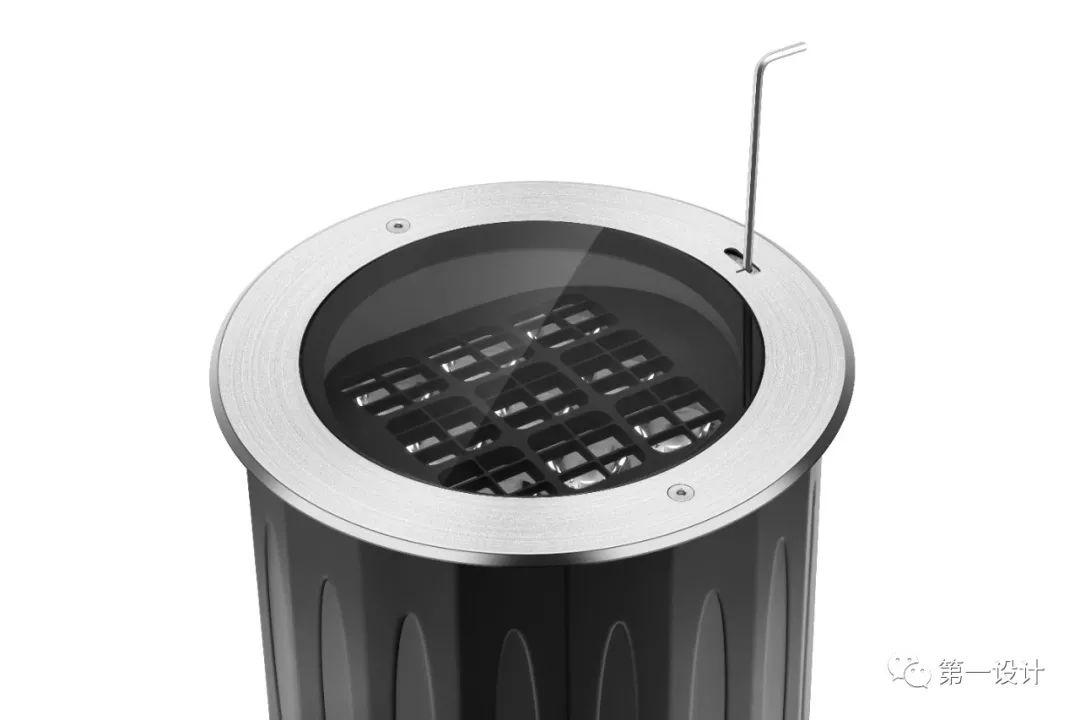

此外，芯龙光电使用SL2169地埋灯对裙楼进行雕琢，从地面到顶部24.4 米，灯光由下而上照射，强化纵向线条；该款地埋灯除了搭载芯龙光电的Superlight光学架构外，还突破性实现了外部“一键”可调功能，现场可根据实际需要自如调节前后倾斜角度和左右水平的安装位置，可更加贴合实现建筑造型的灯光需要。
